1 陶粒对混凝土的影响
1.1 陶粒用量对混凝土的影响
1) 力学性能。轻骨料经过高温的煅烧，表面活性较强，在与水泥接触时，发生化学反应，加固接触面，同时陶粒表面粗糙多孔，与水泥石的接触面积较大，彼此之间的咬合力也更能提高界面的粘结力。
混合骨料混凝土是在原有混凝土基础上进行改良，用一部分轻骨料代替原有旧骨料。Bing Han 等研究混合骨料混凝土轴心受压应力－应变时发现，当陶粒体积分数占总骨料的20%时，混凝土的抗压强度是最低，当陶粒体积分数占总骨料60%时，混凝土的抗压强强度达到最大，从以上实验数据可以知道，普通骨料和轻骨料之间存在合理的容积率大致在50%～ 60%，其工作性能和力学性能可以达到最佳。随着陶粒用量在一定范围内的提升，陶粒混凝土密度下降，保温隔热性能得到提升，但超出一定范围，其力学性能下降较快，并且出现骨料上浮的现象，影响混凝土的运输和泵送。

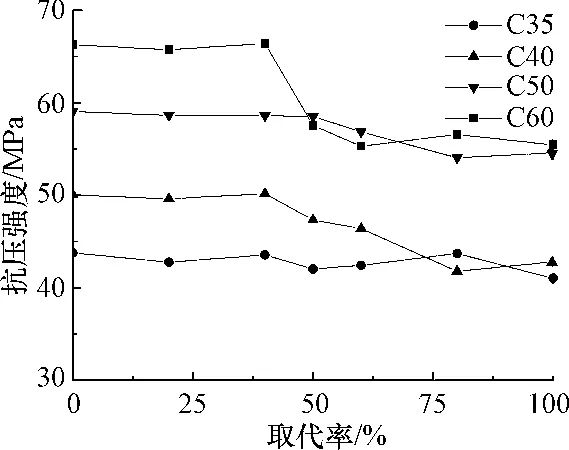

在进一步研究混合骨料混凝土力学性能影响时，图2 是陶粒不同取代率的混凝土抗压强度，由图2 可知，抗压、抗折强度在陶粒用量小于50%时，次轻混凝土的抗压强度变化基本平稳; 当陶粒用量大于50%后，次轻混凝土的强度随着陶粒用量的增加而不断减少，在40% ～ 50%处混凝土抗压强度下降幅度较大。由此可见，陶粒用量在40%时，混合骨料混凝土在保持较低密度的同时，力学性能最佳，陶粒是一种圆形或椭圆形的球体，该形态使水泥砂浆能够均匀包覆在陶粒表面，在承受外部荷载的时候，陶粒受力较为均匀，较少出现应力集中的现象，提高了混凝土的力学性能，并且在振动成型的时，颗粒之间的摩擦较小，紧密排列，形成较为紧密的均质结构。
图2 陶粒不同取代率的强度等级混凝土抗压强度
2) 工作性能。吴勇在研究混合骨料混凝土工作性能影响因素时，以普通混凝土配合比为基准，改变陶粒在粗骨料中的体积取代率，在取得轻质同时获得更高的强度。实验结果表明: 陶粒体积分数占总骨料50%的时候，工作性能较好，混合骨料混凝土扩展度最大，同时离析率最小。这是因为在混合骨料混凝土中，粗骨料由陶粒和石子组成，在粗骨料与胶凝材料拌和时，陶粒和石子两种不同颗粒在浆体中互相干扰，形成互相阻碍的局面，影响混合骨料混凝土的工作性能。当陶粒取代率为50%时，陶粒和石子的数量大致相同，工作性能取决于陶粒和碎石的相互影响，上层的陶粒和底部的碎石之间的相互影响可以达到最小，浆体移动速度可达到最快，此时的工作性能表现优异。
1.2 陶粒预湿对混凝土的影响
目前研究较多的高性能混凝土，由于水胶比较低，在水泥水化过程中，常会出现严重的自收缩现象，以往在混凝土加入膨胀剂解决混凝土收缩的问题，但随着混凝土朝着高强、高性能方向发展，混凝土的水灰比不断减少，出现膨胀剂争夺水泥水化有限水分，造成混凝土的水泥颗粒不能完全水化现象。由杨全兵通过研究发现混凝土在水中养护虽会在一定程度缓解自收缩现象，但是混凝土内部收缩仍在继续。最佳解决混凝土自收缩的办法是寻找特定材料，以取代混凝土中组成部分。陶粒内部存在大量相互连通的孔隙，这些孔隙使陶粒具有吸水的能力，在混凝土养护过程中，随着水泥的硬化，陶粒内部水分“反哺”给水泥，使水泥进一步充分水化。陶粒的“微泵”作用降低了集料与水泥接触面的水灰比，硬化过程中，提高了水泥石的致密度，同时减少了集料表面分层现象的出现，陶粒与水泥石界面结合更加紧密，大为改善陶粒混凝土的性能。
预湿陶粒会为水泥水化补充水分，使水泥浆水化更加彻底，自收缩减少。如陶粒没有预湿，制备出的轻骨料混凝土出现明显自收缩，导致混凝土的早期开裂。Cusson使用预湿和未预湿两种陶砂，试验中预湿后的轻骨料混凝土自收缩程度减少，而未预湿的陶粒混凝土的收缩程度较高，由试验可以总结，轻骨料的预湿有利于减少轻骨料混凝土自收缩现象。

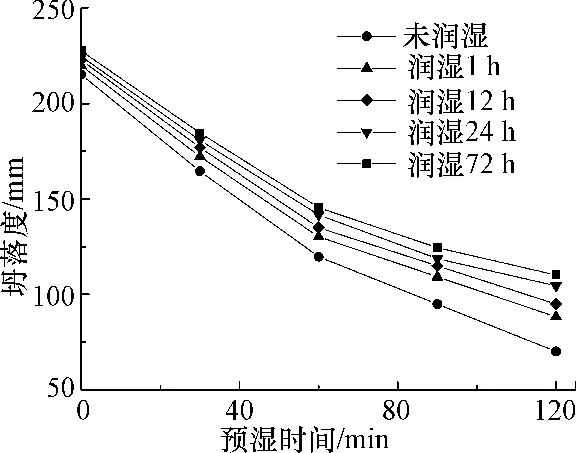

陶粒预湿时长对混凝土的工作性能有影响，不同预湿程度对经时坍落度损失的影响，分别选用未润湿、润湿1、12、24、72 h 的陶粒制备成混凝土，并分析混凝土坍落度经时损失的差异。图3 为预湿时间不同，轻骨料混凝土坍落度经时损失有差异，由图3 可知，未预湿的陶粒混凝土的坍落度损失在5 组中为最大，陶粒预湿时间越长，混凝土的坍落度经时损失越少，而预湿时间超过24 h的混凝土，其坍落度损失明显得到抑制，基本达到了饱和吸水的状态，此时混凝土坍落度经时损失较小并且坍落度较大。
图3 不同预湿时间下轻骨料混凝土坍落度经时损失
1.3 陶粒吸水率对混凝土的影响
陶粒吸水率对混凝土性能影响较大，将陶 粒置于不同温度下，测量其吸水率，实验表明: 随着温度的升 高，陶粒中空气体积变大，水的表面张力下降，陶粒的吸水率 也下降，“微泵”作用减弱。可以得出结论: 不同温度下，陶粒 吸水率会改变，同时陶粒的“微泵”作用也会有差异。
研究陶粒吸水率对研究陶粒－水泥石界面影响，选用三种不同吸水率的陶粒，分别为低吸水率、中吸水率以及高吸水率的陶粒。将三种不同吸水率的陶粒分别和W/C= 0．30 的水泥浆进行拌和制备成轻骨料混凝土，测定陶粒－水泥石界面( 陶粒表面附近1 mm 内) 的水化程度。
图4 不同吸水率陶粒的轻骨料混凝土吸水率

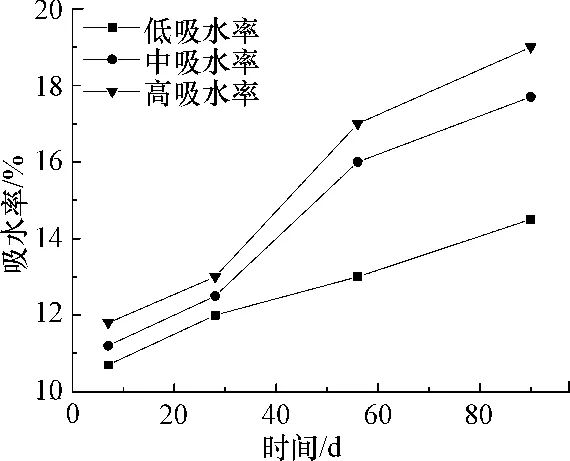

图4 是吸水率不同的陶粒制备的轻骨料混凝土，由图4可知，随着陶粒吸水率的增大，陶粒与混凝土石边界的水化反应也愈加明显，“自养护”效果显著。在90d 的时候，水泥内含水量仍在不断增加，水泥仍在继续水化，“自养护”仍在继续。
不同吸水率陶粒对轻骨料混凝土力 学性能的影响。在研究力学性能时，分别使用4 种不同吸水 率陶粒，吸水率分别为0、2．4%、7．1%以及14．1%。

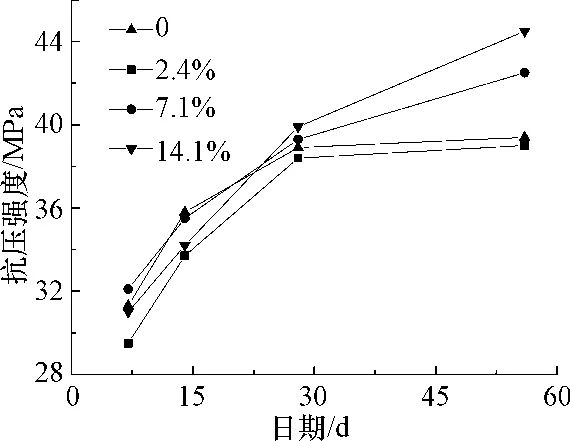

图5 是不同吸水率陶粒制成的轻骨料混凝土抗压强度随时间变化，如图5 所示，通过对比吸水率不同的陶粒配制混凝土的强度，随着陶粒吸水率的增加，配制成的混凝土的强度也在不断变强，尤其是在混凝土养护后期，这种增长尤其明显，这是因为高吸水率的陶粒在水泥石水化后期，仍能提供充足的水化用水，使混凝土的强度一直在增加。
图5 不同吸水率陶粒的轻骨料混凝土抗压强度

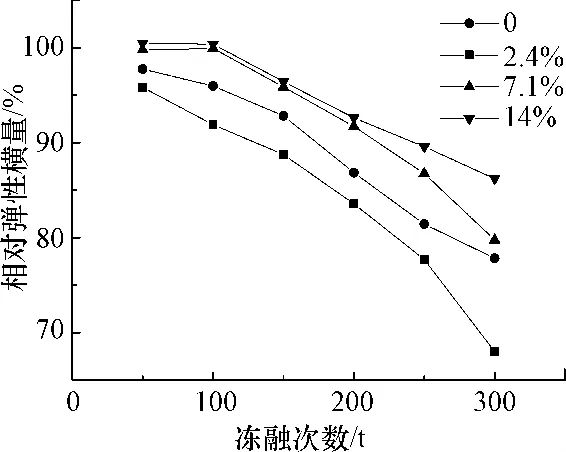

总结陶粒不同吸水率对混凝土耐久性影响，陶粒吸水率与轻骨料混凝土冻融情况有关，实验显示，吸 水率大的陶粒抗冻能力大于吸水率小的陶粒制备的混凝土， 当陶粒吸水率越高时，对混凝土养护越彻底，水泥石在吸水 率高的陶粒养护下，变得致密，图6 是冻融次数不同时轻骨 料混凝土相对弹性模量，由图6 可知，当吸水率在7%左右 时，达到了最佳状态。
图6 冻融次数不同时轻骨料混凝土相对弹性模量
在探讨了陶粒不同吸水率下的混凝土抗渗性能时，陶粒吸水率与混凝土抗渗性也有一定的关系。实验研究证明，越小的陶粒，自养护的性能也就越差，其抗渗性能表现也较差，高吸水率陶粒配制的混凝土尤其在后期，其抗渗性能提高越多。
2 陶粒混凝土存在的问题
目前陶粒混凝土广泛应用于桥梁、高层、大跨度结构以及旧的桥梁加固维修中。但在使用过程中，陶粒混凝土仍存在很多问题，如陶粒自身质量较轻，振捣时会造成混凝土轻骨料的上浮，从而混凝土力学性能下降。在陶粒混凝土成型时，还易出现收缩干裂的现象，影响结构的性能等大量问题仍需攻克。
2.1 离析泌水问题
在混凝土振捣过程中，骨料和胶凝材料之间的密度差和骨料的移动速度呈正比关系，图7 是轻骨料上浮现象，如图7 所示，轻骨料的质量较轻，在流动度较大时，会出现轻骨料上浮的情况，骨料上浮对混凝土的各项性能指标都会降低，影响建筑的正常使用。
图7 轻骨料上浮
当使用泵送施工时，陶粒混凝土同样易发生分层离析现象，并且坍落度的损失也会加快，在压力作用下，陶粒吸收混凝土中的水分从而导致混凝土水胶比下降，混凝土无法泵送。当泵送的压力减小时，在压力作用下，陶粒吸入的水分被挤出，当陶粒中的水进入混凝土中，会导致混凝土的泌水以及上下分层，并且堵塞泵管，当在浇筑现场时，压力的消失，挤出的水分会引起混凝土的力学强度和耐久度变差。
2.2 收缩与徐变问题
高吸水率的陶粒混凝土早期的收缩变形会比同等轻度的普通混凝土低，但是在养护后期，其收缩变形仍会很大。
目前混凝土徐变研究较多的是受压徐变，但是混凝土受拉徐变破坏的研究比较少，尤其是轻骨料的受拉徐变需要研究人员进行研究。
2.3 耐久性问题
轻骨料吸水率大于普通骨料，当轻骨料吸水率较高的时候，抗冻性能就会下降，内部毛细孔水在温度降低时，发生形态的变化，体积膨胀，造成混凝土耐久性变差，同时随着冻融次数的增长，混凝土的力学性能也会急剧降低。
公司名称：鞍山冠创建筑工程有限公司
联系手机：13941292259
工 作QQ: 104444151
微信公众号：鞍山冠创建筑工程有限公司
微信号：13941292259
公司地址：鞍山市富润国际公寓A座
企业网址：http://www.asgcjz.com
电子邮箱：yingguan@asgcjz.com
主营产品：泡沫混凝土屋面保温 鞍山泡沫混凝土 沈阳泡沫混凝土 辽宁泡沫混凝土价格 泡沫混凝土回填 ,辽宁泡沫混凝土厂家/ 营口轻质混凝土/ 屋面保温 /鞍山泡沫混凝土/辽宁泡沫混凝土单价
